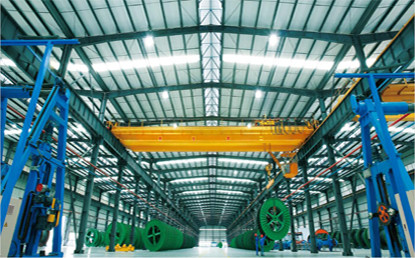

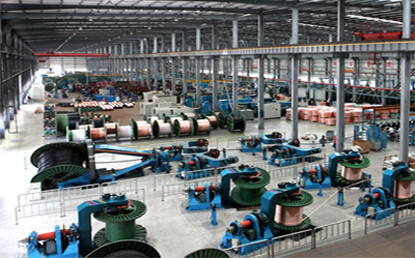

大規模設備實景圖
行業領先試驗測試系統

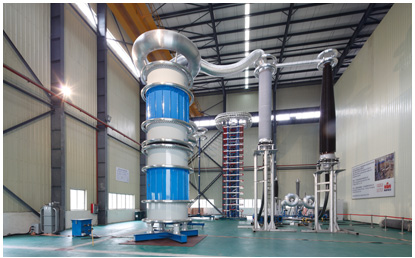

700kV耐壓局放試驗大廳
南洋電纜從瑞士哈弗萊（HAEFELY AG）公司引進具有目前國際領先水平的高壓局放試驗設備，能滿足500kV及以下交聯電纜的試驗；高壓局放試驗屏蔽大廳整體采用鋼結構，長33m，寬30m，高23m。屏蔽效果大于120dB，整個系統接地電阻小于1Ω。屏蔽室內所用電源均采用濾波處理，有效的保證了室內的屏蔽效果。試驗設備的主要技術參數：
最高試驗電壓：700kV 最大試驗電流：60A 額定功率：21000kvA 試品最大電容：546nF 整個系統背景噪聲：<0.5PC 試驗設備包括：瑞士哈弗萊公司DDX-7000局部放電測試系統； C-120水處理系統；美國希波公司MSR 700-21000串聯諧振試驗系統。
MSR 700串聯諧振試驗系統可滿足700kV及以下交流耐壓試驗，滿負荷狀態下連續工作1小時。
DDX-7000局部放電測試系統具有例行測量、分析測量和故障定位三大功能。具有局部放電圖象打印和儲存功能。局部放電測量范圍0～10000PC,可精確探測到電纜的局部放電量，以發現絕緣中的任何缺陷。當產品存在缺陷時，可進行精確定位，精度優于1%。耐壓試驗是檢測絕緣耐壓強度，局部放電試驗是檢測電纜絕緣存在的缺陷，通過局放耐壓試驗，在工廠內部事先掌握電纜的質量狀況，保證出廠產品優質可靠。通過分析測量數據，為產品的工藝改進提供重要參數，從而保證了電纜的長期安全運行和更高的使用壽命。
試驗大廳還配備了用于測量電容和介質損耗角正切的高壓電橋，用于護套直流電壓試驗的直流發生器，用于導體直流電阻試驗的直流電阻測試儀等，滿足了交聯電纜的出廠試驗要求。
行業領先絕緣制造生產線

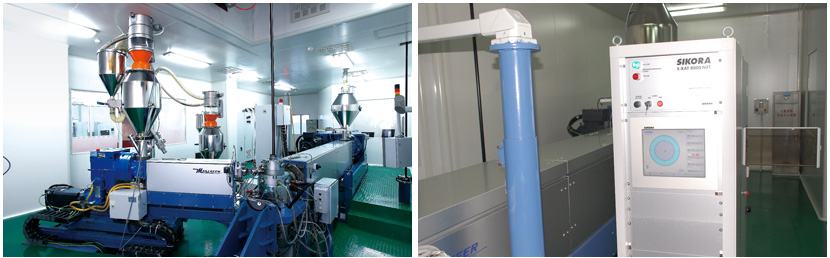

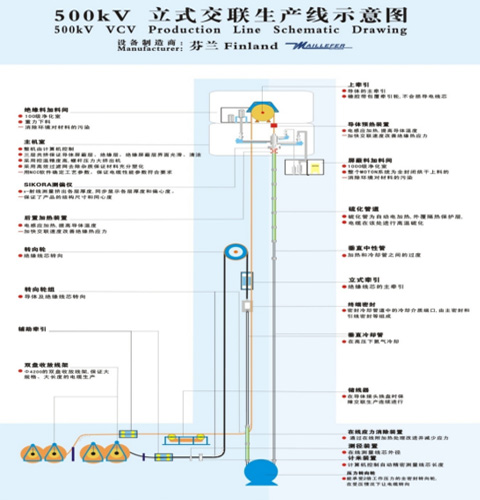

全：整套引進芬蘭麥拉菲爾（MAILLEFER）公司500kV立式交聯生產線，設備功能齊全，生產線全線由計算機自動控制。設備包括雙放裝置、放線輔助牽引、儲線器、上牽引機、重力下料裝置、前置導體預熱器、內屏擠出機（60機）、絕緣擠出機（200機）、外屏擠出機（80機）、MOTAN材料處理系統、三層共擠機頭、偏心測量儀、后置導體預熱器、計算機控制系統、交聯管道、中性管道、氣水分離器、冷卻管道、U型壓力回轉導輪、在線松弛段、下封閉、下牽引機、電纜測徑儀、雙收線裝置等。

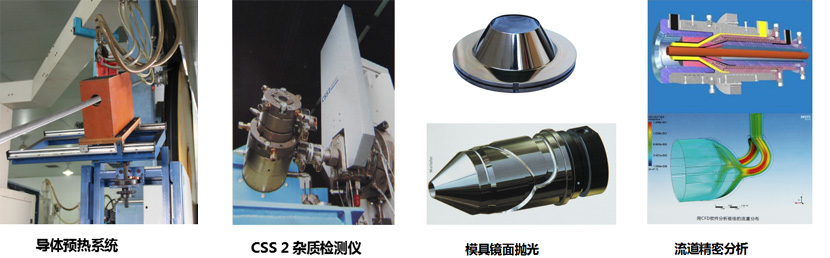

特：U型交聯生產線，可使絕緣線芯避免與冷卻管發生磨擦，線芯表面光滑。采用了導體前、后置預熱技術，對內部導體進行加熱，使里外層交聯度均勻，極大提高了生產效率。主機螺桿，絕緣材料擠出時雜質去除過濾裝置，模具均為獨特設計，冷卻風機自循環冷卻系統使主機室超凈化得以實現，去氣室去除絕緣內因交聯反應而產生的微量甲烷氣體達到進一步消除絕緣內應力的效果。
設備引進了MAILLEFER（芬蘭麥拉菲爾）公司的技術，工藝參數由目前世界最先進的NCC硫化計算程序計算出最佳工藝參數。作為絕緣性能主要因素的微孔、雜質，半導電層突起、偏心度、厚度、外徑及交聯度等參數控制嚴格而精密。生產線由PLC控制，并進行工藝參數的監視，所有數據均歸檔保存。對生產過程進行全程在線實時監控，確保產品質量。
各類軟硬件先進系統
